메모리 계층 구조

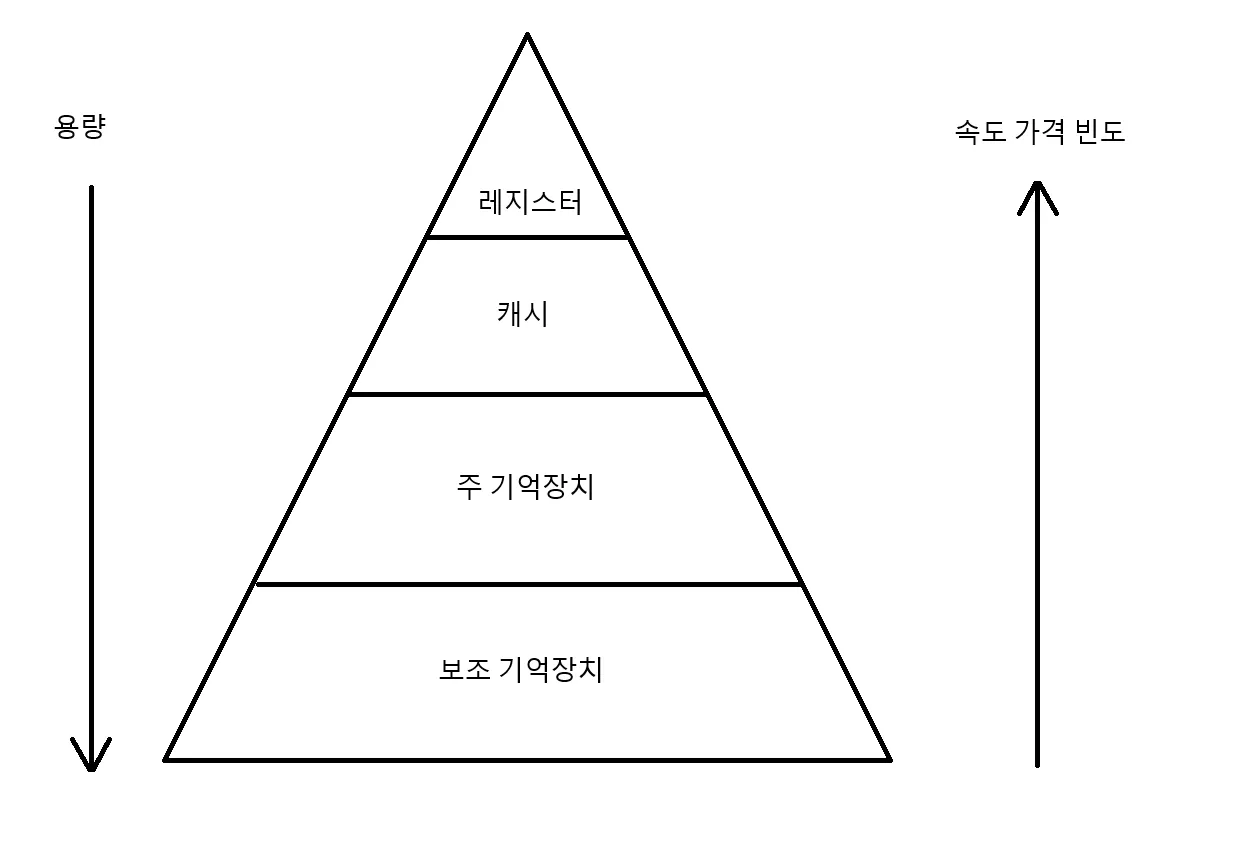

메모리 계층 구조?

컴퓨터 시스템에서 데이터 저장과 접근을 최적화하기 위해 설계된 구조



메모리 계층 구조를 사용하는 이유

컴퓨터 시스템의 성능과 효율성을 최적화하기 위함

1. 성능 최적화: CPU가 필요한 데이터에 빠르게 접근할 수 있도록 함
2. 비용 효율성: 고가의 고속 메모리와 저가의 대용량 메모리를 적절히 조합함
3. 데이터 관리 효율화: 자주 사용되는 데이터를 빠른 메모리에 저장하여 전체 시스템의 효율을 높임

레지스터

CPU 내부에서 데이터를 직접 처리하는 가장 빠른 메모리

• 현재 실행중인 명령어
  • 명령어 레지스터(IR)가 처리하며 “LOAD A, 100”과 같은 현재 실행중인 명령어를 저장
• 연산에 필요한 임시 데이터
• 메모리 주소
• 프로그램 카운터
  • 다음에 실행할 명령어의 주소 저장

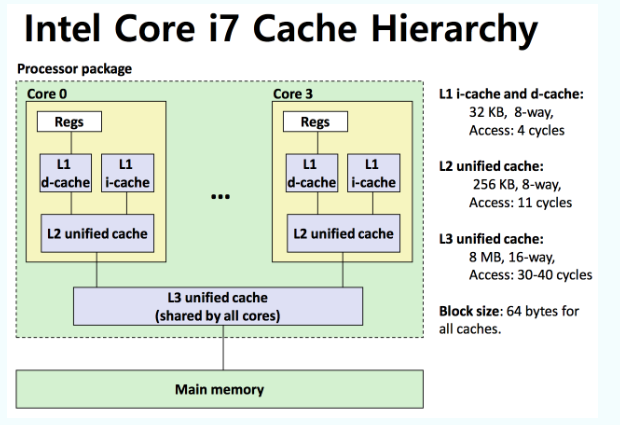

캐시

CPU와 주 메모리 사이의 속도 차이를 줄이는 고속 버퍼

• L1 캐시
  • 자주 사용되는 변수 값 저장
  • 명령어 캐시와 데이터 캐시로 분리되어 있음
• L2 캐시
  • 작은 배열이나 자주 호출되는 함수의 코드 저장
• L3 캐시
  • 더 큰 데이터 구조나 프로그램의 핫스팟 코드 저장
    • 핫스팟 코드?
      • 자주 실행되는 함수나 메서드
      • 반복문이 많은 알고리즘 코드
      • 자주 호출되는 라이브러리 함수

캐시의 데이터는 다음과 같이 관리됨

1. 지역성 원리 활용
   • 시간적 지역성
     • 최근에 접근한 데이터는 가까운 미래에 다시 접근할 가능성이 높음
   • 공간적 지역성
     • 특정 데이터 주변의 데이터도 곧 접근할 가능성이 높음
2. 캐시 교체 정책
   • LRU (Least Recently Used)
     • 가장 오래전에 사용된 데이터를 먼저 제거
   • LFU (Least Frequently Used)
     • 사용 빈도가 가장 낮은 데이터를 먼저 제거
   • FIFO (First In First Out)
     • 가장 먼저 들어온 데이터를 먼저 제거
3. 프리페칭(prefetching)
   • 예측 알고리즘을 사용하여 앞으로 필요할 것 같은 데이터를 미리 캐시에 로드

주 기억장치

현재 실행중인 프로그램과 데이터를 저장

• 현재 실행 중인 프로그램의 코드
• 프로그램에서 사용하는 변수와 데이터 구조
• 운영체제의 일부 구성 요소

보조 기억장치

• 설치된 프로그램 파일
• 문서, 이미지, 비디오 등의 사용자 데이터
• 운영체제 파일
• 가상 메모리용 페이징 파일

CPU가 데이터를 처리하는 과정

1. 명령어 가져오기
   • L1I$ → L2 → L3 → 메모리 순으로 접근하며 실행할 명령어 탐색
2. 명령어 해독
   • CPU 내부의 명령어 레지스터에 로드되며 명령어를 해독하여 어떤 연산을 수행해야하는지 파악
3. 데이터 가져오기
   • L1D$ → L2 → L3 메모리 순으로 접근하며 명령어 실행에 필요한 데이터 탐색
4. 연산 수행
   • 필요한 데이터를 CPU 내부의 레지스터에 로드
   • CPU의 산술 논리 장치(ALU)에서 실제 연산을 수행
5. 결과 저장
   • 연산 결과가 다시 레지스터에 저장 (필요에 따라 캐시나 메모리에 기록)

결과적으로, 메모리 계층 구조와 CPU의 데이터 처리 과정은 상호 보완적으로 작용하여 컴퓨터 시스템의 전반적인 성능과 효율성을 최적화하는 데 중요한 역할을 수행함
